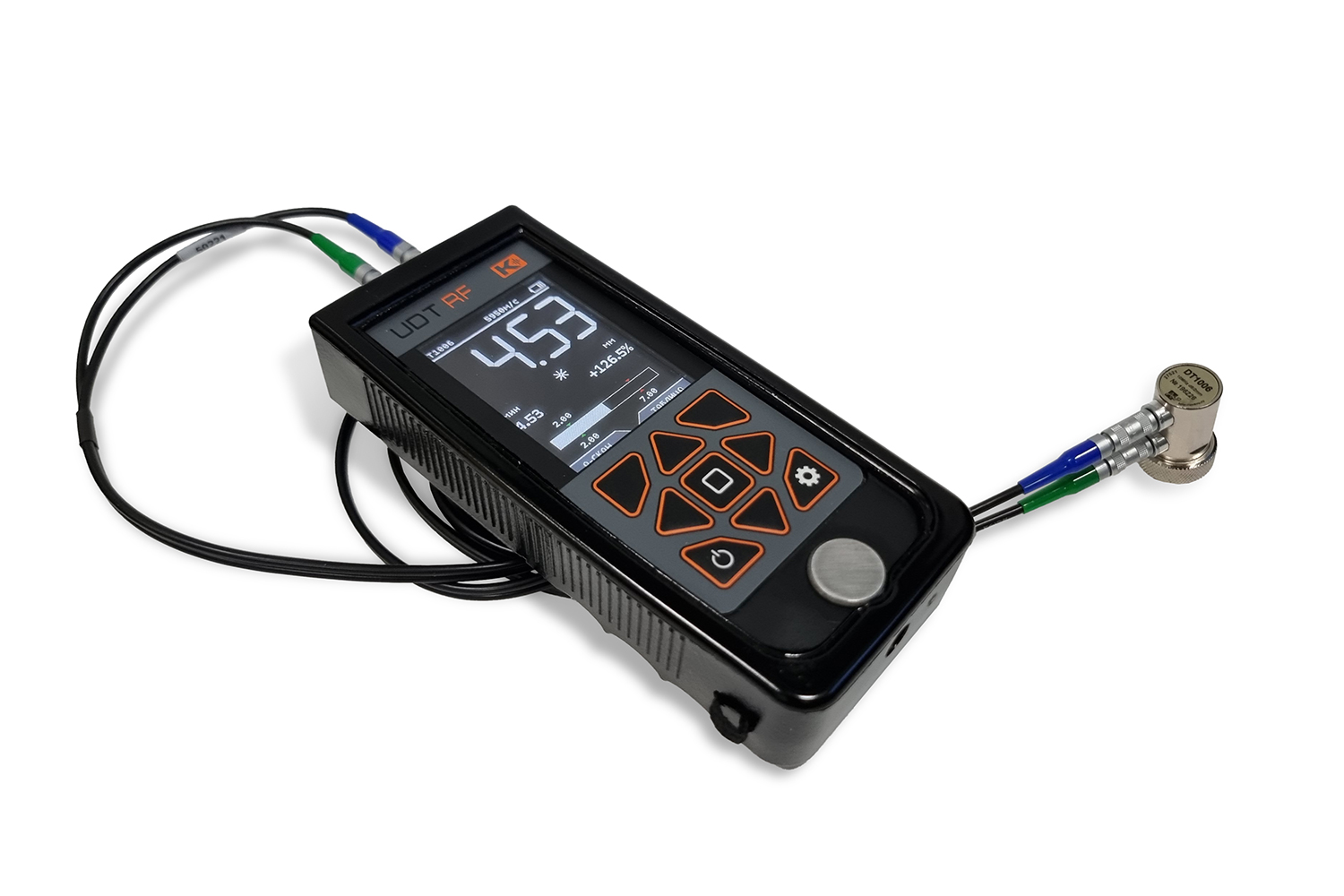

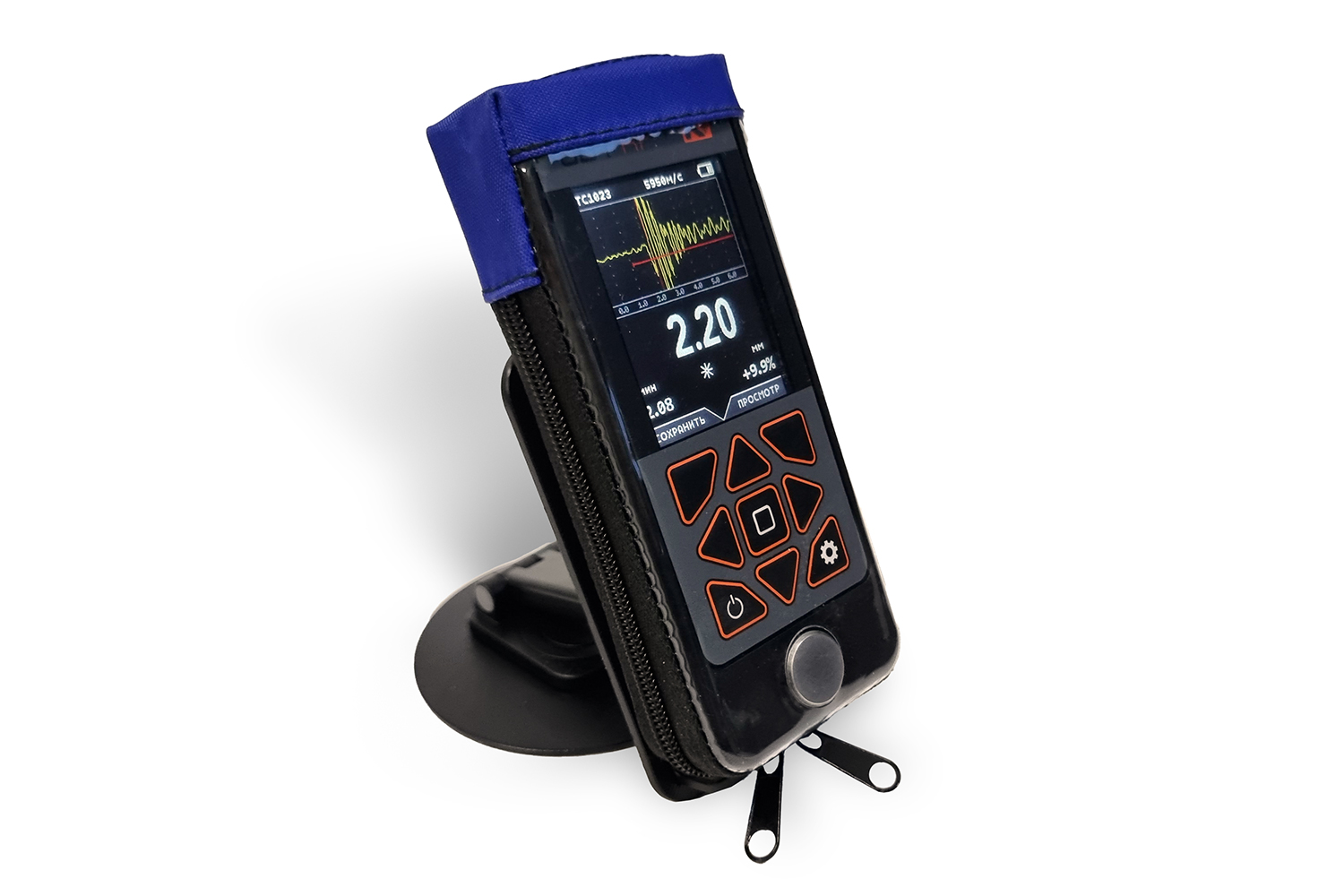

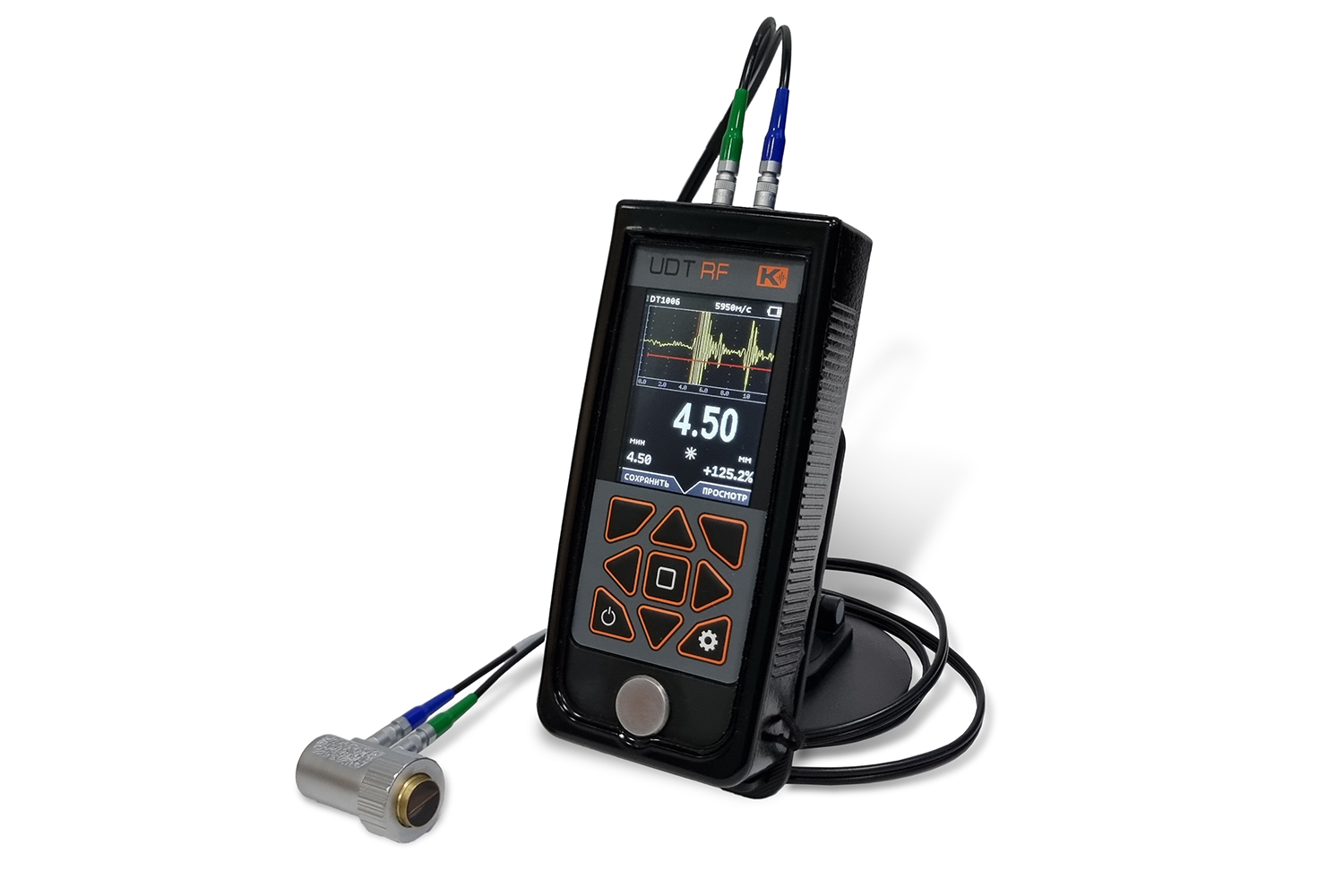

UDT-RF pro профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей. В приборе реализованы режимы А-скан, Б-скан, режим записи результатов измерений по точкам в виде табличного файла, а так же обычный цифровой режим с возможностью задания браковочного уровня и измерения остаточной толщины в процентах (%). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.
Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
Так же можно рассмотреть младшую простую модель -UDT-RF простой функциональный бюджетный прибор в современном исполнении
Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
ОСОБЕННОСТИ UDT-RF pro:
Толщиномер UDT-RF pro работает в 4-х основных режимах измерений
Режим А-СКАН – предназначен для измерения толщины металла/пластика, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.
Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.
Режим ЦИФРА – предназначен для измерения толщины изделия, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта. При этом на экране отображается минимальное измеренное значение, и отклонение от нормы в мм или %.
Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.
- Многофункциональность – работа в цифровом режиме, А-скане, Б-скане, табличном режиме с записью результатов (РЕЖИМЫ: А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
- Работа с двумя стробами в режиме ЭХО-ЭХО
- Прецезионная толщинометрия по переходу через "0"
- Возможность работы с преобразователями с линией задержки
- Библиотека преобразователей
- Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой преобразователь, любого производителя
- Измерение-калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
- АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
- Дискретность измерения 0,1/0,01/0,001 мм
- Регулируемая яркость экрана
- Настраиваемая палитра – цветовое отображение экрана
- Настраиваемый таймер автоотключения
- Эргономичный корпус из ABS пластика
- Цветной дисплей

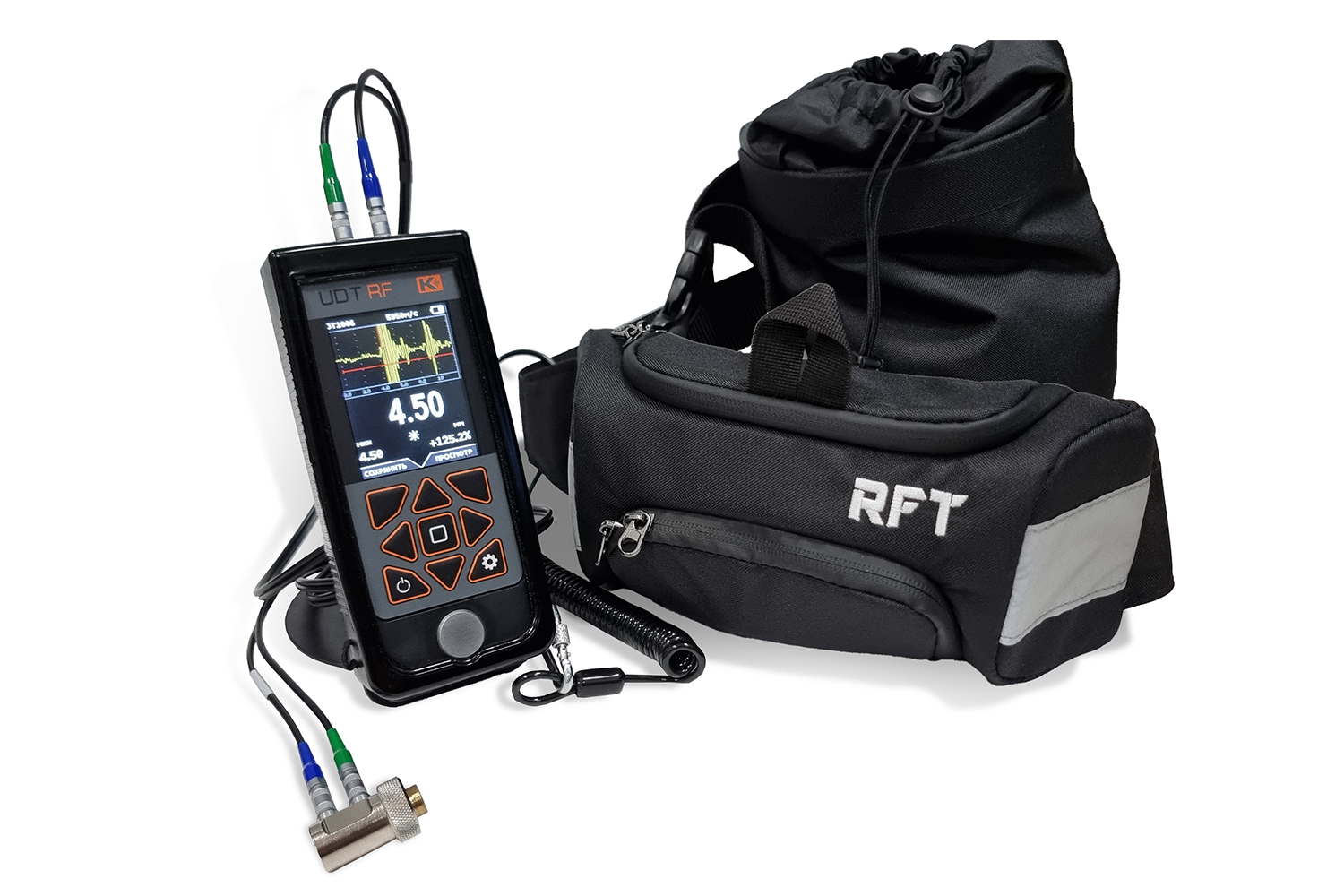

- Функциональная рабочая сумка-чехол RFT

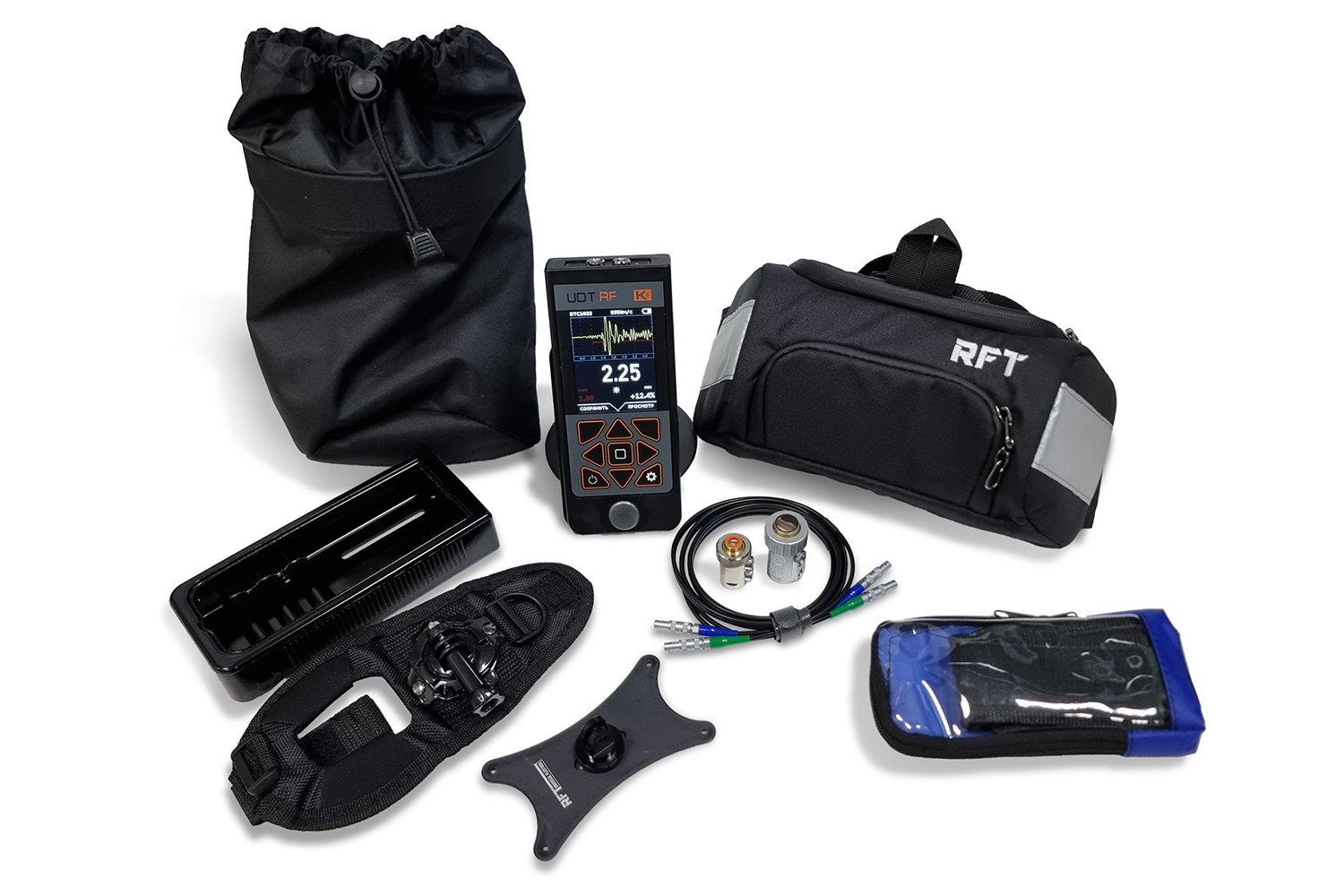

КОМПЛЕКТАЦИЯ:
- UDT-RF pro ультразвуковой толщиномер электронный блок
- РС преобразователь 5,0 МГц
- РС преобразователь 10,0 МГц
- Кабель подключения преобразователя Lemo-Lemo двойной
- Зарядное устройство 220 В
- Сумка RFT
- Комплект документации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Развертка | мин.: 0 - 4 мм макс.: 0 - 400 мм (сталь) |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от 0 мкс до 168 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Зондирующий импульс | радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов |
| Усилитель | широкополосный 1-15 МГц (-6 дБ) |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Детектирование | радиосигнал |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
| Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах |
| Дисплей | цветной TFT с регулируемой яркостью, 43 х 58 мм; 240 х 320 точек |
| Память | 100 настроек для датчиков 250 результатов измерений с А-сканом,250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений |
| Интерфейс | USB |
| Разъемы преобразователей | 2 х Lemo 00 |
| Аккумуляторы | встроенный Li-Po аккумулятор |
| Время работы от аккумулятора | не менее 12 часов |
| Питание толщиномера | внешний блок питания 220 В AC |
| Рабочее напряжение питания | 5 В DC |
| Диапазон рабочих температур | от -25 C до +55 C |
| Габаритные размеры толщиномера (В x Ш x Д) | 148 мм x 64 мм x 25 мм |
| Масса толщиномера | 180 г |
Комплект поставки
UDT-RF pro ультразвуковой толщиномер электронный блок
РС преобразователь 5,0 МГц
РС преобразователь 10,0 МГц
Кабель подключения преобразователя Lemo-Lemo двойной
Зарядное устройство 220 В
Сумка RFT
Комплект документации (руководство по эксплуатации, методика поверки, свидетельство о поверке)
